標準徑焊接球閥
瀏覽量:
1000
調節平衡式全焊接球閥
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
調節平衡式全焊接球閥應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域，作為開跟關的控制裝置。
執行標準
■ 設計規范

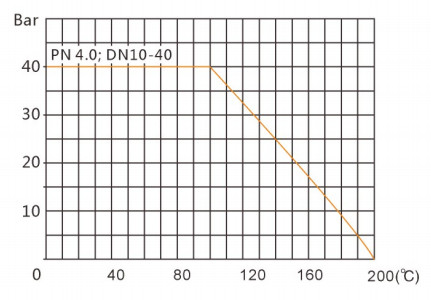

■ 壓力-溫度等級
■ 結構長度
■ 對焊端形式
■ 檢驗與試驗
■ 耐火試驗

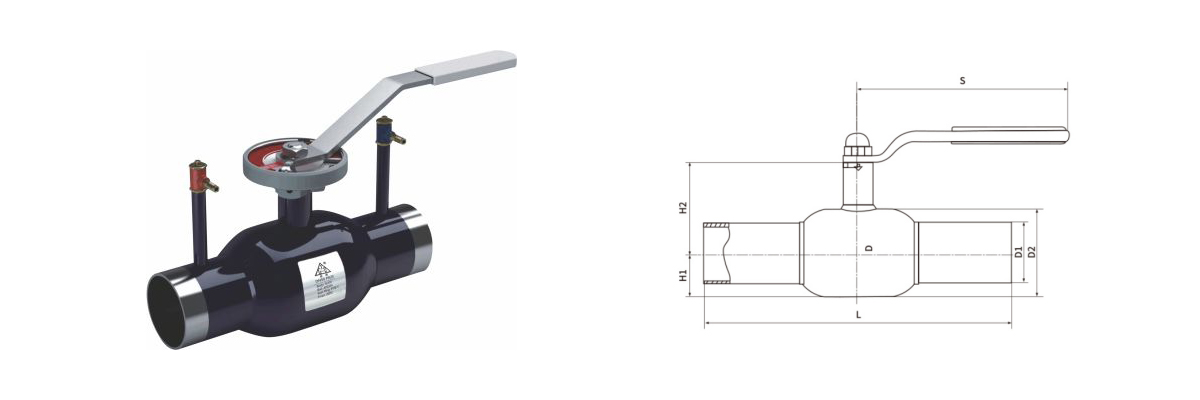

主要外形連接尺寸
DN15-200mm
| DN | PN | L | D | DI | D2 | Hl | H2 | S |
| 15 | 40 | 230 | 10 | 22 | 42 | 21 | 106 | 130 |
| 20 | 40 | 230 | 15 | 27 | 42 | 21 | 110 | 130 |
| 25 | 40 | 260 | 20 | 34 | 48 | 23 | 118 | 145 |
| 32 | 40 | 260 | 25 | 42 | 57 | 28 | 121 | 145 |
| 40 | 40 | 260 | 32 | 48 | 76 | 36 | 130 | 190 |
| 50 | 40 | 300 | 40 | 57 | 89 | 51 | 140 | 190 |
| 65 | 25 | 300 | 50 | 76 | 108 | 57 | 160 | 280 |
| 80 | 25 | 300 | 65 | 89 | 133 | 76 | 190 | 280 |
| 100 | 25 | 325 | 80 | 108 | 159 | 88 | 218 | 280 |
| 125 | 16 | 350 | 100 | 133 | 180 | 110 | 252 | 400 |
| 150 | 16 | 390 | 122 | 159 | 219 | 108 | 282 | 400 |
| 200 | 16 | 520 | 150 | 219 | 273 | 126 | 336 | 520 |
未找到相應參數組，請于后臺屬性模板中添加
上一個
無
下一個
無
本公司多年來一直致力于為客戶提供全套工業焊接球閥解決方案，給客戶更好的體驗?，F(xiàn)階段產品覆蓋面較廣，含括城市燃?xì)猓泄?，天然氣管線等多領域。
